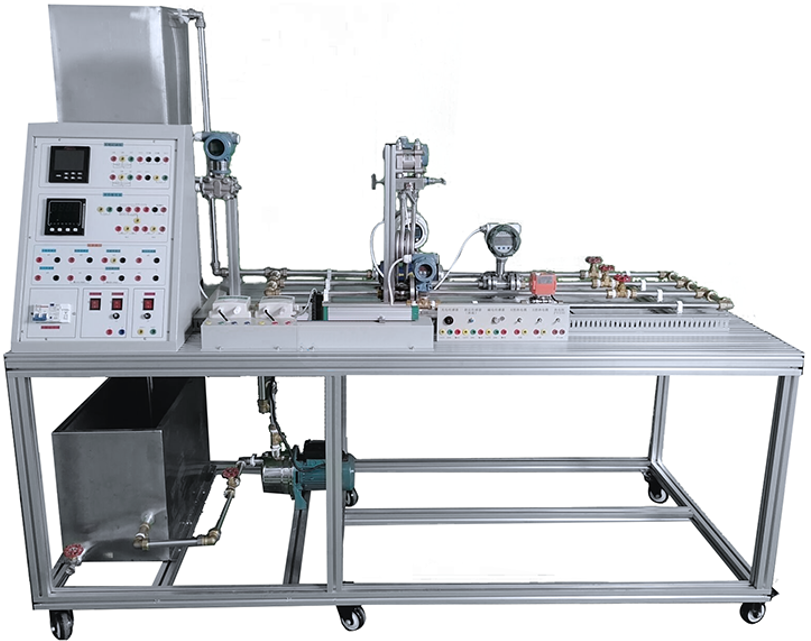

SBJYD-3熱工儀表控制過程測量實驗裝置
熱工儀表控制過程測量實驗裝置，熱工自動化儀表實訓平臺的設計結合了目前大中專院校《化工測量及儀表》、《檢測技術及儀表》、《熱工自動化及儀表》、《非電量測量與控制技術》、《過程控制》等課程實訓大綱的要求。通過該實訓裝置的使用和學習，學生能夠掌握有關化工儀表及自動化的基本知識，對有關儀表的安裝、調試及使用有一定的了解，并對化工生產中如何進行液位、溫度、壓力和流量等參數的自動化控制有基本的認識。
一、功能概述：
1、演示測量儀表的組成及種類，了解測量及測量誤差的基本概念，測量的一般方法，表示方法和誤差的處理方法，以及評估測量儀表質量優劣的技術指標等內容。重點是熱工儀表的基本組成及其功能。感受件直接與被測量對象相聯系，感受被測參數的變化，并將被測參數信號轉換成相應的便于進行測量和顯示的信號輸出。中間件將感受件輸出的信號直接傳輸給顯示件或進行放大和轉換，使之成為適應顯示元件的信號。顯示件向觀察者反映被測參數的量值和變化。
2、在儀表使用過程中，所有儀表都采用高精度儀表，可獨立實現P單獨調節設定,I的單獨調節設定，D的單獨調節設定單獨調節設定，流量準確。
二、熱工自動化儀表實訓設備配置
1、電源：單相交流220V±10% 50HZ
2、作環境：環境溫度范圍為-5～＋40℃ 相對濕度＜85%（25℃）海拔＜4000m
3、裝置容量：＜3kVA
4、測參數據：壓力、溫度、流量、液位測量儀表。
5、尺寸2000*800*1600MM
6、4040鋁形材結構
三、系統組成
測量系統由四個基本環節組成：傳感器、變換器或變送器、傳輸通道和顯示裝置等組成。
1.主休框架使用4040鋁材結構，桌面采用歐標2080鋁材面板。面板上的導流水槽可以流出在實訓過程中的流出來的水.整體使用藍白搭配
2.上水箱采用不銹 鋼制作，安裝有尺度水位機，高度水位傳感器，水位壓力傳感器。水箱上設計滿水溢流口，當實訓過程中上水箱水滿時， 水會自動流出，再進入循環水箱。
3.管道系統：采用不銹鋼管，套絲連接，用專用的金屬管夾固定。管道上提前安裝有孔板流量計、電磁流量計、渦輪流量計、比例積分調節閥，壓力傳感器。
4、傳感器固定有桌子面板上，可直觀觀察、折裝，可用A1連接線直接插入，在萬能輸入儀表上設定好對參數，直接讀出參數數值
5、無紙記錄儀表，彩色7寸6路成采用萬能輸入，4-20MA、pt100、0-50V、0-10V、0-10MA、cu50、E熱電偶、K熱電偶等市場上主流的大部分傳感器、變送器，溫度電阻。
6、比例調節閥：4-20MA輸入，輸出4-20MA,+24V安全電壓，設備上標配有標準的485通信協議
7、控制儀表：使用過程中，所有儀表都采用高精度儀表，可獨立實現P單獨調節設定,I的單獨調節設定，D的單獨調節設定單獨調節設定，流量準確,輸入輸出4-20MA.
8、所有儀表設備上標配有標準的485通信協議，可方便學生二次開發.
9、孔板流量計，配套套有三板閥組，能獨立演示孔板流量計的使用。
10、水系統采用獨特的水管接頭直插式結構，方便拆除和連接，采用異程連接方式。
四、系統特點
1、系統通過產品說明、零件展示、裝配演示、原理展示四個方面，講述了霍爾位移傳感器、霍爾轉速傳感器、壓電傳感器、濕敏傳感器、氣敏傳感器、電渦流傳感器、磁電傳感器、差動電容傳感器、差動變壓器、金屬箔應變傳感器、擴散硅壓力傳感器、光纖位移傳感器、光電轉速傳感器、集成溫度傳感器、K型熱電偶、E型熱電偶、PT100鉑電阻等17個常用傳感器。
2、零件展示：單獨展示傳感器的各個組成元件，觀察零件的結構、材質以及材質類型。
3、裝配演示：以真實的形式展示傳感器的裝配過程，讓學生直觀了解傳感器的組成結構和
4、裝配方法。具有快速裝配、裝儀表密碼輸入，調節廠家系數等功能。
5、原理展示：通過位移測量、振動測量、轉速測量、環境測量等具體應用實例來展示傳感器的基本原理，并可動態顯示實驗結果，以此加深學生對傳感器的了解。
6、可以在儀表上修正傳感器讀出來的數值，可利用工廠密碼進入儀表系統，修改儀表出廠值。
五、配置表
序號 | 名稱 | 參數 | 數量 |
1 | 渦旋水泵 | 不銹鋼370W/220V | 1 |
2 | Y型過濾器 | DN15 | 1 |
3 | 升降閥 | DN15 | 1 |
4 | 無紙記錄儀 | 無紙記錄儀表，彩色7寸6路成采用萬能輸入，4-20MA、pt100、0-50V、0-10V、0-10MA、cu50、E熱電偶、K熱電偶等市場上主流的大部分傳感器、變送器，溫度電阻 USB功能+485功能 | 1 |
5 | 流量儀表 | 485標準通信協議 |
|
6 | 活接 | 不銹鋼DN15 | 10 |
7 | 手閥 |
| 6 |
8 | 流量調節閥 | 4-20MA輸入，輸出4-20MA,+24V安全電壓，設備上標配有標準的485通信協議 | 1 |
9 | A1線 | 1000MM | 各16 |
10 | A1線 | 2000MM | 各4 |
傳感器 |
1 | 霍爾位移傳感器 |
| 1 |
2 | 霍爾轉速傳感器 |
| 1 |
3 | 壓電傳感器 |
| 1 |
4 | 電渦流傳感器 |
| 1 |
5 | 濕敏傳感器 |
| 1 |
6 | 氣敏傳感器 |
| 1 |
7 | 磁電傳感器 |
| 1 |
8 | 金屬箔應變傳感器 |
| 1 |
9 | 光纖移位傳感器 |
| 1 |
10 | 光電轉速傳感器 |
| 1 |
11 | 集成溫度傳感器 |
| 1 |
12 | K型熱電偶 |
| 1 |
13 | E型熱電偶、 | 1 |
14 | PT100鉑電阻 | 1 |
15 | 孔板流量計 |
| 1 |
16 | 電磁流量計 |
| 1 |
17 | 渦輪流量計 |
| 1 |
18 | 擴散硅變送器 |
| 1 |
六、實訓功能
1.能實現傳感器的認知；
2.能實現離心泵的工作原理及特性認識；
3.能實現電動調節閥的工作原理及特性認識
4.能實現智能調節儀的認識和使用
5.能實現流量積算儀的認識和使用
6.能實現無紙記錄儀的認識和使用
7.能實現渦輪流量計的工作原理認識和校驗
8.能實現電磁流量計的工作原理認識和校驗
9.能實現孔板流量計的工作原理認識和校驗
10.能實現差壓變送器的工作原理認識和使用
11.能實現擴散硅壓力傳感器的工作原理認識和操作
12.能實現擴散硅液位傳感器的工作原理認識和校驗
13.能實現電容式液位傳感器的工作原理認識和校驗
14.能實現差壓液位傳感器的工作原理認識和校驗
15.能實現Pt100鉑熱電阻的工作原理認識
16.能實現平衡電橋的工作原理認識
17.能實現T型熱電偶的工作原理認識
18.能實現半導體熱敏電阻的工作原理認識
19.能實現傳感器的零點和遷移的認識
20、PID調節實驗原理
